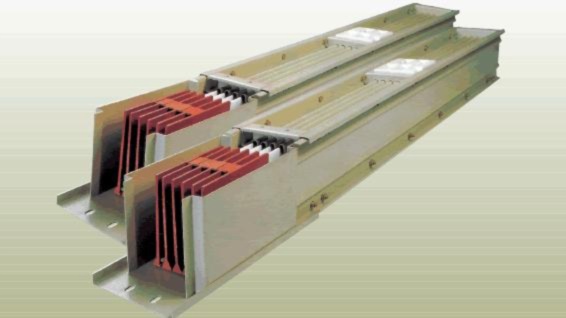

金屬外殼封閉母線可分為離相封閉母線和共相封閉母線。三門核電廠發電機至工廠的高壓側為離相母線，工廠的低壓側為各中壓母線。輔助到中壓母線為共相封閉母線。

一、離相封閉母線。

●采用金屬外殼封閉母線的優點：

1.減少接地故障，避免短路。

2.減少母線周圍鋼結構的發熱。

3.減少相間電力。

4.母線關閉后，通常采用微正壓運行，防止絕緣子結露，提高運行可靠性，為母線強制通風冷卻創造條件。

5.封閉母線由工廠成套生產，施工安裝簡單，土建結構要求簡化，運行維護工作量小。

●全連式自冷離相封閉母線的結構特點：

全連接自冷離相封閉母線主要由母線導體、外殼、絕緣子、金具、密封隔斷裝置、伸縮補償裝置、短路板、穿墻板、外殼支撐件、各種設備柜及與發電機、變壓器等設備的連接結構組成。由于母線較長，制造商一般采用焊接或螺栓組裝，與設備的連接一般采用螺栓連接。各相母線導體分別由絕緣子支撐并關閉在各自的外殼中。

當母線導體流過電流時，外殼上會產生一個相反的方向，但其值幾乎等于母線導體流過電流的感應電流。因此，整個母線的外殼本身需要在電氣上連接，并在 位連接。最后，三相外殼用斷路板短接，形成三相外殼電路，使電流在三相外殼電路中環流。這樣，外殼磁場大大降低，有效屏蔽母線電流產生的磁場

與敞開式大電流母線相比，周圍鋼結構的渦流和環流大大降低。

●離相封閉母線防潮防結露措施：

當發電機停機或維護時，由于離相封閉母線未通過電流，環境潮濕，空氣侵入，可能會結露，導致柱絕緣子絕緣下降，導致發電機升壓后絕緣電阻下降，甚至導致母線接地嚴重。因此，應采取以下三種方法：

1)微正壓裝置。用微正壓裝置向封閉母線輸送熱空氣，使封閉母線保持一定壓力。其作用是保持母線微正壓，防止外部污濁氣體侵入，保持一定溫度防潮。運行一段時間后，需要解決密封老化等問題，確保建立微正壓，達到長期有效的防潮目的。

2）熱空氣維護裝置。離相封閉母線配有可調溫度調節裝置控制的空間加熱器，以確保母線內溫度高于露點。當機組停止運行時，熱元件通電加熱以驅動潮濕；發電機停止運行和維護時，還輸送一定的熱空氣來驅動潮濕。該裝置不需要微正壓，對封閉母線的密封程度要求不高，但也帶來了功耗大的缺點。

3)封閉循環模式。利用空氣循環干燥裝置提取封閉母線內的空氣，通過空氣過濾器從外部補充少量空氣，干燥后送至封閉母線，逐漸降低母線內的水分，降低相對濕度，降低露點濕度，確保封閉母線不結露。

4）微正壓裝置和閉式循環裝置可手動或自動控制。自動控制是當封閉母線內部壓力不足或溫度下降時，通過溫度和濕度傳感器收集的相關參數自動啟動裝置，送人干燥空氣，保持封閉母線不結露。當溫度升高時，微正壓裝置或閉式循環裝置將自動停止。

●大機組離相封閉母線的技術要求。

1)應滿足發電機及其輔助設備的自然環境和技術參數要求。

2)封閉母線的外殼應具有保護作用，防止人體和外部物體接觸帶電導體，防止大量灰塵和水氣侵入外殼，污染導體和絕緣部件，降低絕緣水平。

3)封閉母線的主電路和分支電路為全連接，要求同相外殼各段電氣連接良好，保持外殼電氣連續性；短路板分別安裝在電路的 端和末端，形成三相外殼之間的閉合電路。外殼短路板應設置可靠的接地點。當母線通過電流時，外殼感應電壓不得超過24V。

4)封閉母線與設備連接處和長直段連接處，導體采用編織線銅辮或鋁薄片伸縮段，外殼采用橡膠伸縮套和鋁波紋管作為補償裝置，補償導體與外殼因溫度變化基礎差異沉降而引起的位移，并具有隔振作用。螺栓連接的導體接觸面應鍍銀。對于電流大于3000A的母線，緊固件采用非磁性材料，外殼與設備采用波紋管或活動套筒連接，外殼與設備外殼相互絕緣，避免母線外殼與設備外殼形成電路，使設備外殼環流過熱。

5）發電機出口端子與封閉母線連接處安裝隔氫裝置，封閉母線側安裝排氫裝置，方便氫氣逃逸。封閉母線與發電機連接端應配備密封隔離套或盆式絕緣子，防止氫泄漏，封閉母線外殼，防止空氣或灰塵侵入，并配備在線漏氫檢測設備。

6)關閉母線的導體、接頭、外殼等容易過熱的部位，應設置測溫裝置進行監測。

7)應設置防潮防露措施，并在封閉母線內外穿墻處設置密封絕緣套管。當發電機停機或維護時，由于未通過電流或封閉母線溫度發生明顯變化，防止潮濕空氣滲入環境。

8)封閉母線應防止共振。封閉母線支撐跨度，主母線不大于10m。

●試驗：

1.絕緣試驗:常溫下額定電壓為15kV及以上全連接離相封閉母線，分相絕緣電阻值不小于50mΩ。

2.交流耐壓試驗:額定電壓為20KV，交流耐壓試驗電壓為51KV。額定電壓為24KV，交流耐壓試驗電壓為53KV。

二、母線共相封閉。

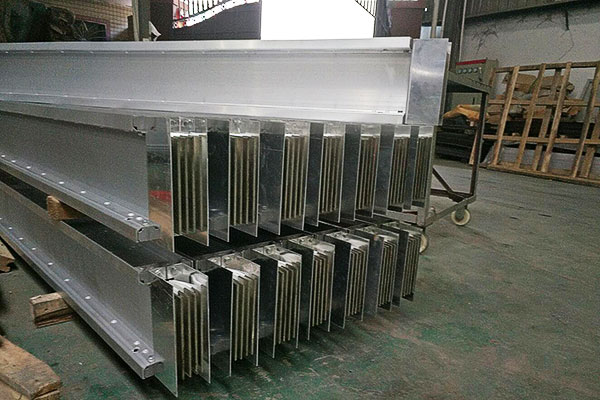

●共箱封閉母線的結構特點。

三相母線位于一個金屬封閉結構箱中，具有制造簡單、成本低、維護方便、運行可靠等優點采用自然冷卻。殼體多點接地，布置在主廠房或主廠房A排列外。缺點是布置位置大，現場安裝工作量大，受外部環境條件影響大，運行維護要求高。如果維護不當，可能會受潮，影響封閉母線的絕緣水平，甚至相對或相間短路，造成嚴重的工廠用電事故。

●共箱封閉母線運行注意事項。

由于共相母線用于高壓工廠工作變器的低壓側與高壓工廠工作母線或高壓工廠公共母線進線電源斷路器的連接，其故障性能與連接的變壓器的內部故障性能相同。一旦發生故障，故障電流將達到較高水平。在運行過程中，共相母線的絕緣和耐壓水平必須保持較高水平。如果共相母線，由于人孔門較多，應密封緊密，以避免因負載而導致絕緣部件的灰或冷凝。

●試驗項目

1.絕緣試驗:常溫下額定電壓為6kV共箱封閉母線，分相絕緣電阻值不小于6mΩ。

2.交流耐壓試驗:額定電壓為6KV，交流耐壓試驗電壓為32KV。額定電壓為15KV，交流耐壓試驗電壓為43KV。
